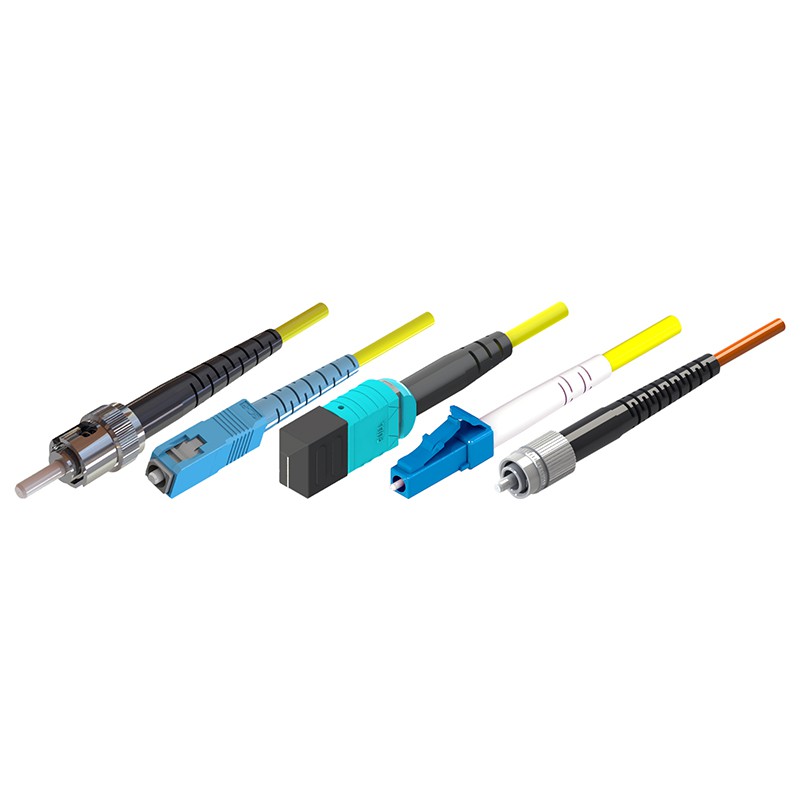

Aktyvioji šviesolaidinė jungtis
Skaidulinės optikos kilnojamosios jungtys, taip pat žinomos kaip šviesolaidiniai laidai, tiksliai sujungia du pluošto galus ir yra labai maži įterpimo nuostoliai.
Aprašymas
Prekės aprašymas
Skaidulinės optikos kilnojamosios jungtys, taip pat žinomos kaip šviesolaidiniai laidai, tiksliai sujungia du pluošto galus ir yra labai maži įterpimo nuostoliai. Šviesolaidinis kabelis gali būti tiekiamas su simpleksu, dvipusiu, mikro dvipusiu kabeliu, o jungtys gali būti tiekiamos su SC / FC / LC / ST / MU / MT-RJ / E2000 ir kt.
funkcijos
• Didelis stabilumas ir patikimumas
• Maži įterpimo nuostoliai, dideli grąžinimo nuostoliai.
• Puikus šlifavimo standartas.
• Galinio paviršiaus geometrijos atitikimas
• Įvairios konfigūracijos ar prisijungimo būdai
Programos
• Telekomunikacijos.com
• Kabelinė televizija
• Aktyvūs arba pasyvūs įrenginių terminalai
• Pramonės, medicinos ir karinės
• Gigabit Ethernet
Optiniai indikatoriai
|
Bandomieji elementai |
FC, SC, ST, LC, MU |
MT-RJ |
||
|
Standartinis laipsnis B klasė |
Prasmingesnis Pažymys |
MM |
SM |
|
|
Įterpimo nuostoliai (dB) |
Mažiau arba lygu 0.3 (tipas:0.15) |
Mažiau arba lygu 0.2 (tipas:0.10) |
＜0.5 (pakartojamumas) |
＜0.55 (pakartojamumas) |
|
Grąžos nuostolis (dB) |
PC Didesnis arba lygus 40 APC Didesnis arba lygus 50 |
PC Didesnis arba lygus 45 APC didesnis arba lygus 55 |
＞25 |
＞35 |
Aplinkos ir mechaninės savybės
|
Bandomasis projektas |
Bandymo sąlygos |
Didžiausias įterpimo praradimo pokytis Maks. △ IL |
|
Aukštos temperatūros |
+85oC, 168h |
0.2dB |
|
Temperatūros dviratis |
-40 oC-+75oC, 21 ciklas, 168 val |
0.2dB |
|
Drėgmė ir karštis (pastovi būsena) |
75oC, 95%R.H. 168h |
0.2dB |
|
Drėgno šilumos ciklas |
-10 oC~+65oC, 95 % ~ 100 % RH 14 ciklas, 168 val |
0.2dB |
|
Vibracija |
10 Hz-55Hz, 1,5 mm (pp) |
0.1dB |
|
Lenkimas |
0.6-0.9 kgf, -90 laipsnis -+90 laipsnis 100 ciklų |
0.1dB |
|
Pasukimas |
1.{1}}.5 kgf, 10 kartų/min., ±180 laipsnių , 200 kartų |
0.1dB |
|
Tempimas |
70 -90Š, 10 min |
0.1dB |
|
Kritimas |
1,5 m, 8 kartus |
0.2dB |
|
Pakartojamumas |
10 kartų |
0.2dB |
|
Keičiamumas |
Atsitiktinai |
0.2dB |
|
Patvarumas |
>500 kartų |
0.2dB |
|
Užrakinimo mechanizmo stiprumas |
68,6 N, 10 min |
0.1dB |
Pastaba: žr. Telcordia GR-326-CORE arba IEC standartą
MT-RJ:
|
Bandomasis projektas |
Bandymo sąlygos |
Didžiausias įterpimo praradimo pokytis Maks. △ IL |
|
Aukštos temperatūros |
+60oC, 96h |
0.2 dB |
|
Žema temperatūra |
-10oC, 96h |
0.2 dB |
|
Temperatūros dviratis |
-10 oC-+60oC, 12 ciklų, 96 val |
0.2 dB |
|
Drėgmė ir karštis (pastovi būsena) |
40oC, 95%R.H, 96h |
0.2 dB |
|
Vibracija |
10 Hz-55Hz, 1,5 mm (pp) |
0.2 dB |
|
Lenkimas |
0.6 kgf, -90 laipsnis -+90 laipsnis 100 ciklų |
0.2 dB |
|
Pasukimas |
1,5 kgf, 10 kartų per minutę, ±180 laipsnių, 200 kartų |
0.2 dB |
|
Tempimas |
70 N, 10 min |
0.2 dB |
|
Kritimas |
1,5 m, 8 kartus |
0.2 dB |
|
Pakartojamumas |
10 kartų |
0.2 dB |
|
Patvarumas |
>500 kartų |
0.2 dB |

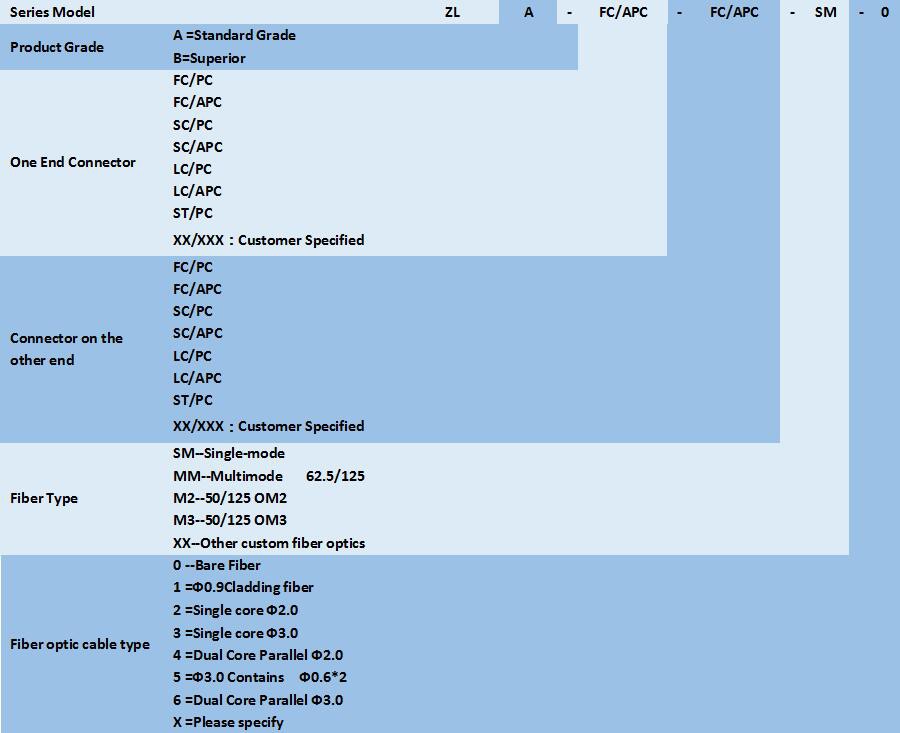

Modelio įvardijimas
