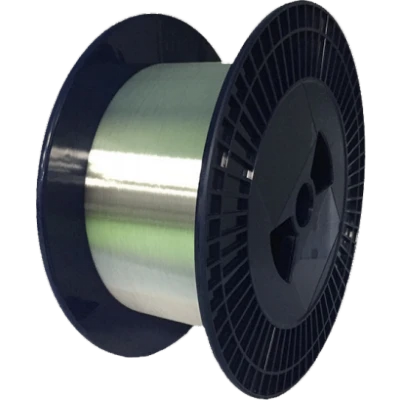

G657A2 Low Water Peak Bend-Nejautrus vieno-režimo pluoštas
Išplėstas atstumas tarp kartotuvų
Didesnis atleidimas, mažesnės išlaidos
Sumažintas diegimo pertvarkymas
Aprašymas
Pagrindinės savybės
- Itin-maži nuostoliai
- Mažo lenkimo nuostoliai
- Patobulintas OSNR, palaikymas 400 Gb/s+
- Išplėstas atstumas tarp kartotuvų
- Didesnis atleidimas, mažesnės išlaidos
- Sumažintas diegimo pertvarkymas
- Vandenilio atsparumas senėjimui
Programos
- Kelių{0}}protokolų suderinamumas
- Suderinamas su WDM
- Trijų{0}}pakopų tinklas
- Integruotos paslaugos
- Didelio{0}}greičio itin ilgo nuotolio transmisija
- Suderinama su visais- pluoštu
Produkto pristatymas
Įmonės mažo-vandens-smailės lenkimo-nejautrus vieno-modės pluoštas sujungia puikų atsparumą lenkimui ir žemo vandens smailės charakteristikas, todėl galima perduoti visą O-E-S-C-L juostą (1260–1625 nm). Skaidulos užtikrina patikimą L-juostės veikimą ir lengvą montavimą, ypač FTTH tinkluose siauruose kampuose. Jo režimo lauko skersmuo atitinka standartinį G.652 skaidulą, todėl pasiekiamas mažas sujungimo ir įterpimo nuostolis, visiškai atitinkantis tinklo pajėgumo ir lankstumo reikalavimus. Jis atitinka arba viršija ITU-T G.652.D/ G.657.A1/ G.657.A2/ G.657.B2 ir IEC 60793-2-50 B1.3/ B6.a1/ B6.a2/ B6.b2 specifikacijas.
Unikali technologija
Įmonė yra aukštųjų{0}}technologijų įmonė, turinti visas uždarojo- kontūro galimybes nuo pluošto apvijų įrangos ir ritinių iki FOG, skaidulinių / MEMS inercinių produktų, IMU grandinių, programinės įrangos ir bandymo įrangos. Proceso valdymas nuo galo- iki galo{4} pagerina kokybę ir sumažina išlaidas. Veikia pagal ISO9001 ir griežtus procesus, užtikrina gaminio patikimumą ir nuoseklumą.
Parametrai
G657A2 Žemo vandens viršūnių posūkis-NejautrusVieno{0}}mode skaidulų specifikacijos
|
Parametras |
Būklė |
Vertė |
|
|
Optinės charakteristikos |
|||
|
Silpninimas [dB/km] |
1310 nm |
Mažesnis arba lygus 0,35 |
|
|
1383 nm (po senėjimo vandeniliu) |
Mažesnis arba lygus 0,35 |
||
|
1460 nm |
Mažesnis arba lygus 0,25 |
||
|
1490 nm |
Mažesnis arba lygus 0,23 |
||
|
1550 nm |
Mažesnis arba lygus 0,21 |
||
|
1625 nm |
Mažesnis arba lygus 0,23 |
||
|
Silpimo pokytis ir bangos ilgis [dB/km] |
1285–1330 nm, palyginti su 1310 nm |
Mažesnis arba lygus 0,03 |
|
|
1525 ~ 1575 nm, palyginti su 1550 nm |
Mažesnis arba lygus 0,02 |
||
|
Nulinis{0}}Sklaidos bangos ilgis(λ0) [nm] |
-- |
1300~1324 |
|
|
Nulinis-dispersijos nuolydis (S0) [ps/(nm2·km)] |
-- |
Mažiau arba lygus 0,092 |
|
|
PMD koeficientas (PMD) [ps/√km] |
Maksimalus pluoštas |
-- |
Mažesnis arba lygus 0,1 |
|
Fiber Link vertė (M=20, Q=0.01%) |
-- |
Mažesnis arba lygus 0,06 |
|
|
Tipinė vertė |
-- |
0.04 |
|
|
Kabelio nutraukimas{0}}bangos ilgis( λcc) [nm] |
-- |
Mažesnis arba lygus 1260 |
|
|
Režimo lauko skersmuo (MFD) [nm] |
1310 nm |
8.4~9.2 |
|
|
1550 nm |
9.3~10.3 |
||
|
Efektyvus grupės lūžio rodiklis (Neff) |
1310 nm |
1.466 |
|
|
1550 nm |
1.467 |
||
|
Taško nepertraukiamumas [dB] |
1310 nm |
Mažesnis arba lygus 0,05 |
|
|
1550 nm |
Mažesnis arba lygus 0,05 |
||
|
Parametras |
Būklė |
Vertė |
|
|
Geometrinės charakteristikos |
|||
|
Apvalkalo skersmuo [μm] |
-- |
125.0±0.7 |
|
|
Apdengimo ne{0}}apvalumas [%] |
-- |
Mažesnis arba lygus 0,7 |
|
|
Dangos skersmuo [μm] |
-- |
235~245 |
|
|
Dangos / dangos koncentriškumo klaida [μm] |
-- |
Mažesnis arba lygus 12,0 |
|
|
Dangos ne{0}}apvalumas [%] |
-- |
Mažiau arba lygus 6,0 |
|
|
Šerdies / apvalkalo koncentriškumo klaida [μm] |
-- |
Mažesnis arba lygus 0,5 |
|
|
Garbanos (spindulys) [m] |
-- |
Didesnis arba lygus 4 |
|
|
Pristatymo ilgis [km/ritė] |
-- |
Iki 50,4 |
|
|
Aplinkos charakteristikos 1310nm, 1550nm ir 1625nm |
|||
|
Temperatūra{0}}Sukeltas slopinimas [dB/km] |
-65 laipsnių iki 85 laipsnių |
Mažesnis arba lygus 0,05 |
|
|
Temperatūra -Drėgmė dviračiu slopinimas [dB/km] |
-10 laipsnių iki 85 laipsnių, 98% santykinė drėgmė |
Mažesnis arba lygus 0,05 |
|
|
Vandens panardinimo slopinimas [dB/km] |
23 laipsniai, 30 dienų |
Mažesnis arba lygus 0,05 |
|
|
Drėgno šilumos slopinimas [dB/km] |
85 laipsniai, 85 % santykinė oro drėgmė, 30 dienų |
Mažesnis arba lygus 0,05 |
|
|
Senėjimas sausu karščiu [dB/km] |
85 laipsnių, 30 dienų |
Mažesnis arba lygus 0,05 |
|
|
Mechaninės charakteristikos |
|||
|
Įrodinėjimo testo lygis |
Absoliuti jėga [N] |
-- |
Didesnis arba lygus 9,0 |
|
Įtempimas [%] |
-- |
Didesnis arba lygus 1,0 |
|
|
Stresas [kpsi] |
-- |
Didesnis arba lygus 100 |
|
|
Makro-Lenkimo nuostoliai [dB] |
10 apsisukimų, spindulys 15 mm |
1550 nm |
Mažesnis arba lygus 0,03 |
|
10 apsisukimų, spindulys 15 mm |
1625 nm |
Mažesnis arba lygus 0,1 |
|
|
1 apsisukimas, spindulys 10 mm |
1550 nm |
Mažesnis arba lygus 0,1 |
|
|
1 apsisukimas, spindulys 10 mm |
1625 nm |
Mažesnis arba lygus 0,2 |
|
|
1 apsisukimas, spindulys 7,5 mm |
1550 nm |
Mažesnis arba lygus 0,5 |
|
|
1 apsisukimas, spindulys 7,5 mm |
1625 nm |
Mažiau arba lygus 1,0 |
|
|
Dangos juostos jėga [N] |
Tipiškas vid. |
1.5 |
|
|
Peak |
1.3~8.9 |
||
|
Dinaminio nuovargio parametras (nd) |
-- |
Didesnis arba lygus 20 |
|
