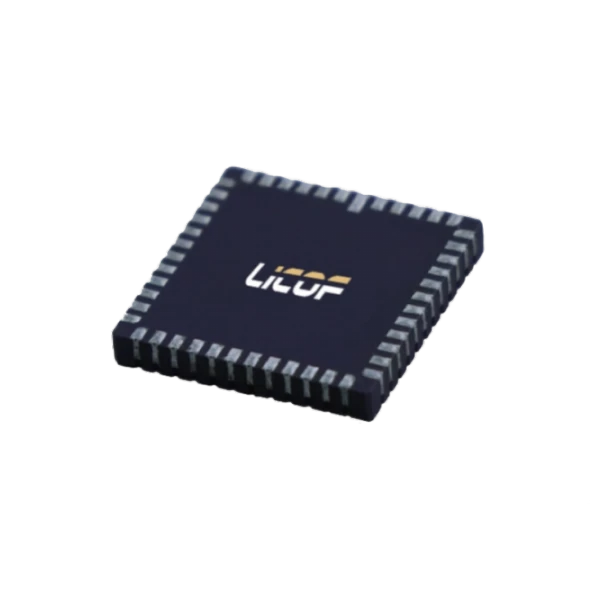

MXH vienos{0}}ašies MEMS akselerometras
Didelis tikslumas, platus diapazonas, didelis atsparumas smūgiams
Platus veikimo temperatūrų diapazonas
Pilna skaitmeninė išvestis
Aprašymas
Pagrindinės savybės
- 100% buitiniai komponentai
- Kompaktiška pakuotė
- Didelis tikslumas, platus diapazonas, didelis atsparumas smūgiams
- Platus veikimo temperatūrų diapazonas
- Pilna skaitmeninė išvestis
Programos
- Inercinis matavimo vienetas (IMU)
- Avionika
- Požiūrio kontrolė
- Platformos stabilizavimas
- GPS{0}}pagalbinė navigacija
- UAV navigacija
- Robotika
Produkto pristatymas
Įmonės MXH yra nepriklausomai sukurtas vienos -ašies MEMS akselerometras su visiškai lokalizuotais procesais - nuo pagrindinio gamybos iki pakavimo ir testavimo -, užtikrinantis savarankišką, stabilų ir atsekamą tiekimą. Didelio-sparčio atranka su visa-temperatūrine statine ir dinamine klaidų kompensacija slopina paklaidas, mastelio faktorių ir nesutapimo klaidas, todėl užtikrina puikų tikslumą ir ilgalaikį{6}}stabilumą sudėtingose aplinkose. Kompaktiškas ir lengvai integruojamas, jis atitinka ISO 9001 ir GJB standartus, skirtus oro žvalgybai, inercinei navigacijai, UAV, robotikai, išmaniosioms transporto priemonėms ir tiltų stebėjimui.
Unikali technologija
Įmonė yra aukštųjų -technologijų įmonė, turinti visas uždarojo- ciklo galimybes – nuo pluošto vyniojimo įrangos ir ritinių iki FOG, pluošto/kvarco vienos-ašies MEMS akselerometro inercinių produktų, IMU grandinių, programinės įrangos ir bandymo įrangos. Proceso valdymas nuo pabaigos- iki galo{5} pagerina kokybę ir sumažina išlaidas. Veikimas pagal ISO9001 ir griežtus procesus, užtikrina gaminio patikimumą ir nuoseklumą.
Parametrai
MXH Single{0}}Axis MEMS akselerometro specifikacijos
|
Parametras |
MXH30HC |
MXH10HC |
MXH60HC |
MXH99HC |
MXH02HC |
|
Paketas |
CLCC48 |
CLCC48 |
CLCC48 |
CLCC48 |
CLCC48 |
|
Ašis |
Y |
Y |
Y |
Y |
Y |
|
Diapazonas (g) |
30 |
10 |
60 |
100 |
2 |
|
Mastelio netiesiškumas (ppm) |
<300ppm |
<500ppm |
<500ppm |
<500ppm |
<100ppm |
|
BW @3dB (Hz) |
>140 |
>140 |
>150 |
>150 |
>10 |
|
BW @90 laipsnių fazė (Hz) |
>105 |
>105 |
>85 |
/ |
|
|
Vėlavimas (ms) |
<2.5 |
<2.5 |
<3 |
<3 |
<50 |
|
2nd-NL užsakymas (µg/g2) |
<10 |
<15 |
<10 |
<5 |
<10 |
|
Triukšmas (µg/√Hz @ 1hz) |
<6 |
<4 |
<30 |
<40 |
<3 |
|
Slenkstis (µg) |
<5 |
<3 |
<30 |
<40 |
<2 |
|
Rezoliucija (LSB/ug) |
60 |
200 |
<±1 |
<±1 |
100 |
|
Gamyklos poslinkis, RT (mg) |
<±1 |
<±1 |
<±0.5 |
<±0.5 |
<±1 |
|
Gamyklos poslinkio temperatūros histerezė (mg, 1 laipsnis/min., nuo -40 iki +85 laipsnis) |
<0.15 |
<0.1 |
<0.2 |
<0.3 |
<0.2 |
|
Paskelbimo{0}}kompr. šališkumo likutis (mg) |
<±0.1 |
<±0.05 |
<±0.15 |
<±0.2 |
<±0.1 |
|
Poslinkio stabilumas, 1 s vid. (ug) |
<6 |
<4.5 |
<30 |
<40 |
<3 |
|
Poslinkio stabilumas, 10 s vid. (ug) |
<2 |
<1.5 |
<10 |
<15 |
<1 |
|
Šališkumo stabilumas, Allanas (ug) |
<1 |
<0.75 |
<3 |
<5 |
<0.5 |
|
Maitinimas-Įjungtas kartojimas, 1σ (ug) |
<6 |
<4 |
<10 |
<15 |
<3 |
|
Gamyklos skalė (LSB/g) |
60000000 |
200000000 |
20000000 |
20000000 |
100000000 |
|
Skalės temperatūros koeficientas (ppm/laipsnis) |
<30 |
<30 |
<40 |
<40 |
<30 |
|
Pakeisti įrašą{0}}Likusi dalis (ppm) |
<50 |
<50 |
<100 |
<100 |
<100 |
|
Pradžios-paleidimo laikas (ms) |
<300 |
<300 |
<500 |
<500 |
<300 |
|
Duomenų atnaujinimo dažnis (Hz) |
>50K |
>50K |
>10K |
/ |
>49.5K |
|
Rekomenduojamas mėginių ėmimo dažnis (Hz) |
Didesnis arba lygus 2K |
Didesnis arba lygus 2K |
/ |
49.5K |
Didesnis nei 0,5 tūkst. arba lygus jai |
|
Smūgis, maitinamas (2 ms pus-sinusas, be atkūrimo) |
300 |
100 |
300 |
500 |
100 |
|
Smūgis, be maitinimo (2 ms pus-sinusas, be atkūrimo) |
300 |
100 |
300 |
500 |
100 |
|
Vibracija (g) |
6 |
3 |
18 |
/ |
3 |
|
Darbinė temperatūra ( laipsniai ) |
-40~+85 |
-40~+85 |
-40~+85 |
-50~+85 |
-10~+125 |
|
Maitinimo įtampa (V) |
5±0.25 |
5±0.25 |
5±0.25 |
5±0.25 |
5±0.25 |
|
Srovė (mA) |
<30 |
<30 |
<30 |
<30 |
<25 |
|
Comm. Sąsaja |
SPI |
SPI |
SPI |
SPI |
SPI |
